正航儀器介紹關于工業控制過程輸入輸出通道模板抗干擾檢查方法

文章出處: 責任編輯:網絡編輯 發表時間:2016-01-22

¤ 共模干擾

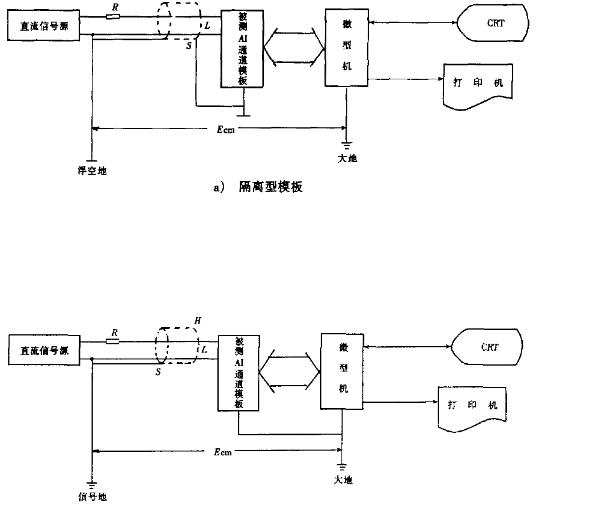

¤ 共模干擾試驗電路見圖2所示,任選一路作試驗,使用測試檢查程序進行檢查并規定:在輸入信號源的高位端或者低位端,串接不平衡電阻R,阻值按制造廠規定。

¤ 屏蔽線長度為肺n-l縱n(或按制造廠規定);輸入信號為量程的50%;共模電壓E。rn按制造廣規定(對交流共模干擾信號應為50hz正弦波,并以峰峰值計算)。
東莞正航儀器詳細圖



¤ 非隔離型模板;圖2 AI通道模板共模干擾試驗電路示意圖直流共模干擾未加干擾時,對被測M通道模板某一路輸出信號重復測量32次,按公式(1)計算求取平均值。

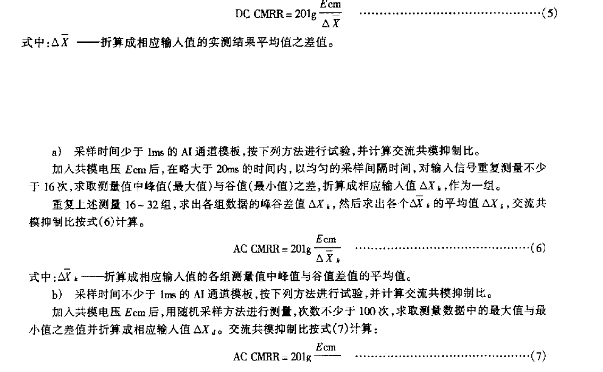

¤ 加入共模電壓重復上述試驗 : 計算加干擾前后,實測結果平均值的差值,并折算成相應輸入值直流共模抑制比按式(5)進行計算:

 廣東正航儀器詳細圖
 ¤ 折算成相應輸入值的測量值中最大值與最小值之差值;串模干擾: 串模干擾試驗電路見圖3所示使用測試檢查程序進行檢查。
¤ 并規定:在輸入信號源的高位端或者低位端,串接不平衡電阻R,阻值按制造廠規定;輸入信號為量程的50%;串模電壓Esm為交流50Hz正弦波并按峰峰值計算,幅值按制造廠規定。
正航儀器細節圖
¤ 特殊功能檢查:輸入過載保護,斷路檢測,冷端補償,外同步等特殊功能的檢查,由供需雙方商定。
